本文开发环境：

MCU型号：ESP8266
IDE环境： Arduino IDE 1.8.9
0.96寸 OELD模块

本文内容：

esp8266 使用 u8g2图形库驱动 OELD 显示字符和图标
自定义软件IIC的接口

文章目录

一、简介
二、u8g2 图形库
- 1. u8g2 图形库的安装
- 2. 运行一个示例
- - 2.1 接线
  - 2.2 打开一个示例
- 3. 修改接线引脚

一、简介

使用ESP8266模块（LoLin）驱动0.96寸OLED：
在这里插入图片描述

二、u8g2 图形库

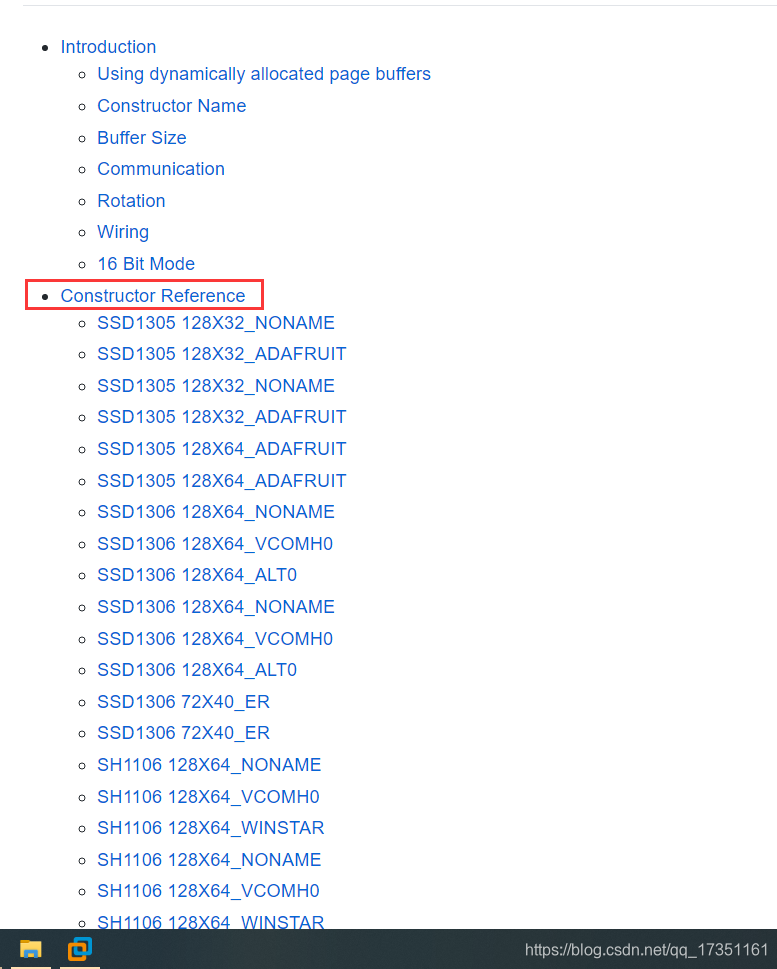

u8g2 是一个强大的图形库，支持多种控制器，当然包括本文所用 oled模块的驱动IC （SSD1306），图形库通过提供API函数的方法，使用户可以非常方便的显示各种各样图标，字符甚至动效等。详见 u8g2 wiki。在 wiki 中，我们可以看到该库提供的控制器：
在这里插入图片描述

1. u8g2 图形库的安装

在使用功 u8g2 库之前，需要在Arduino IDE（以下简称IDE）中安装 u8g2 图形库，该库和其他库的安装相同：

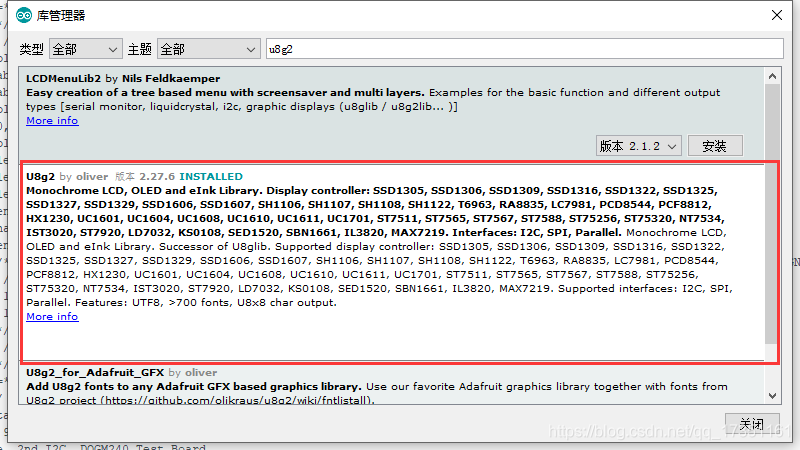

在 IDE 中按住：Ctrl + Shift + I 打开库管理器：

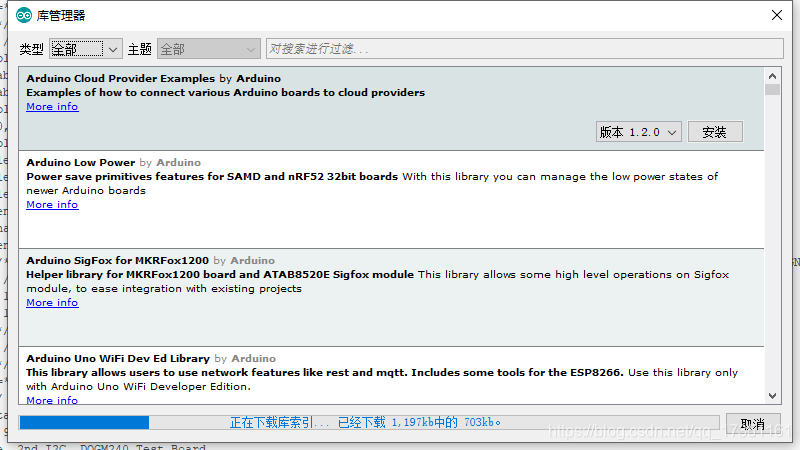

在库管理中搜索 u8g2 并点击右下角 “安装” ：

（本文已经安装最新版本，固右下角不显示安装按钮）
测试库的安装
在 IDE 编辑窗口中，输入以下简单的测试程序，并编译，通过即表示安装已经成功：

#include <Arduino.h>
#include <U8g2lib.h>     //引用 u8g2 图形库void setup(void)
{
}void loop(void)
{
}

2. 运行一个示例

本小结首先通过一个简单的示例，让OLED显示一个“HELLO WORLD！”字符串

2.1 接线

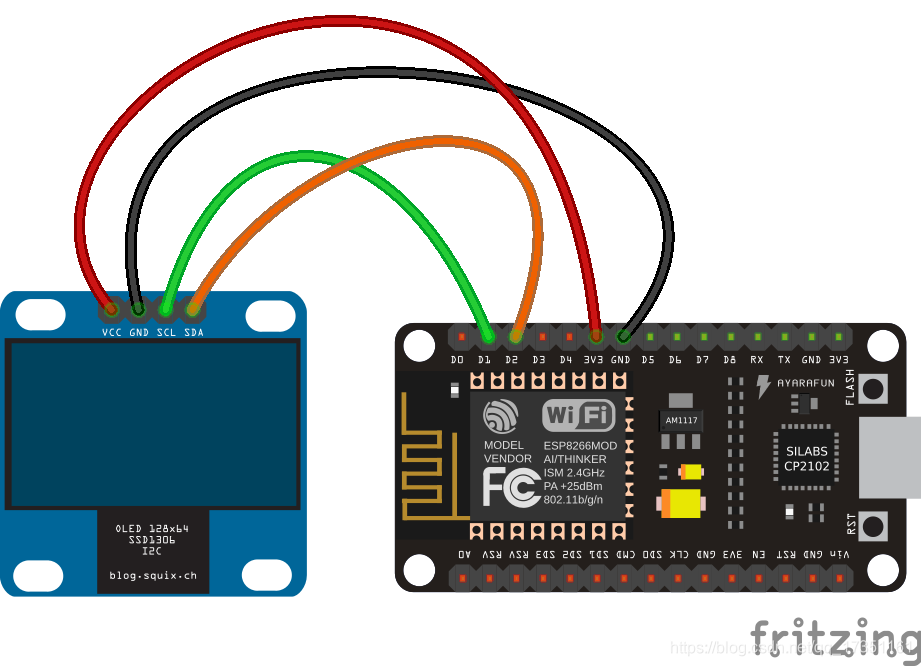

MCU	OLED
D1	SCL
D2	SDA

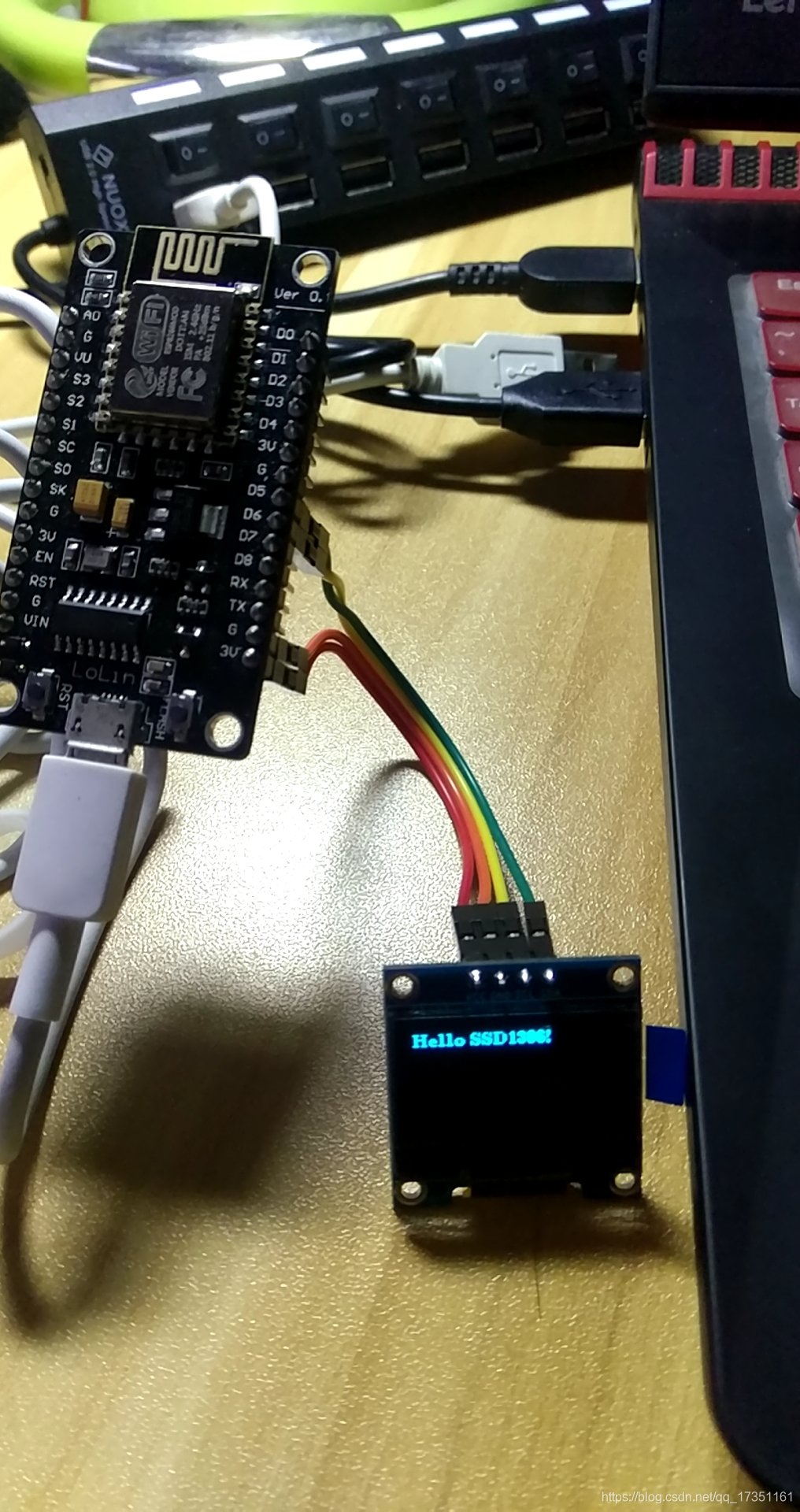

在这里插入图片描述

2.2 打开一个示例

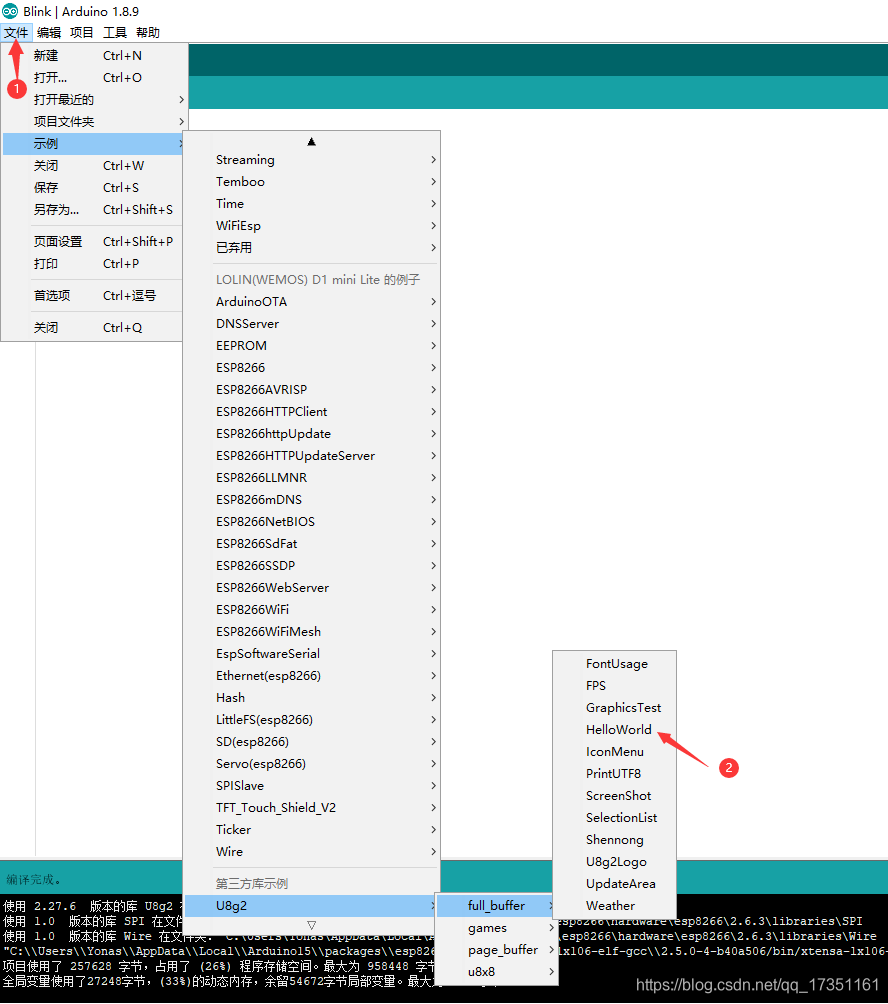

当我们安装好u8g2库以后，在【文件】-【示例】-【第三方库】中，就可以找到 u8g2 官方给我们提供的各种 demo：
在这里插入图片描述
我们在 full_buffer 目录中，选择一个简单的程序：HelloWorld ：

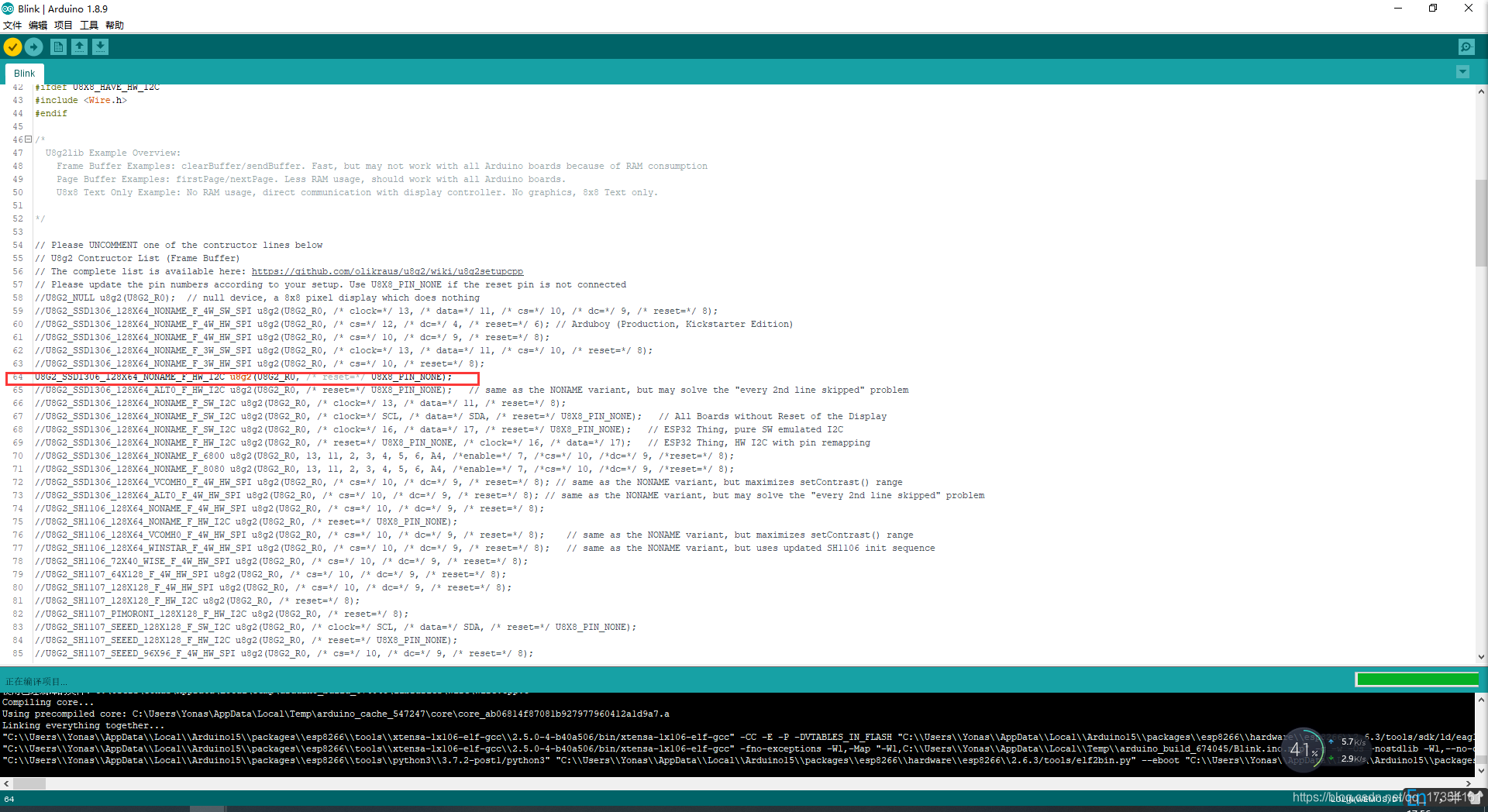

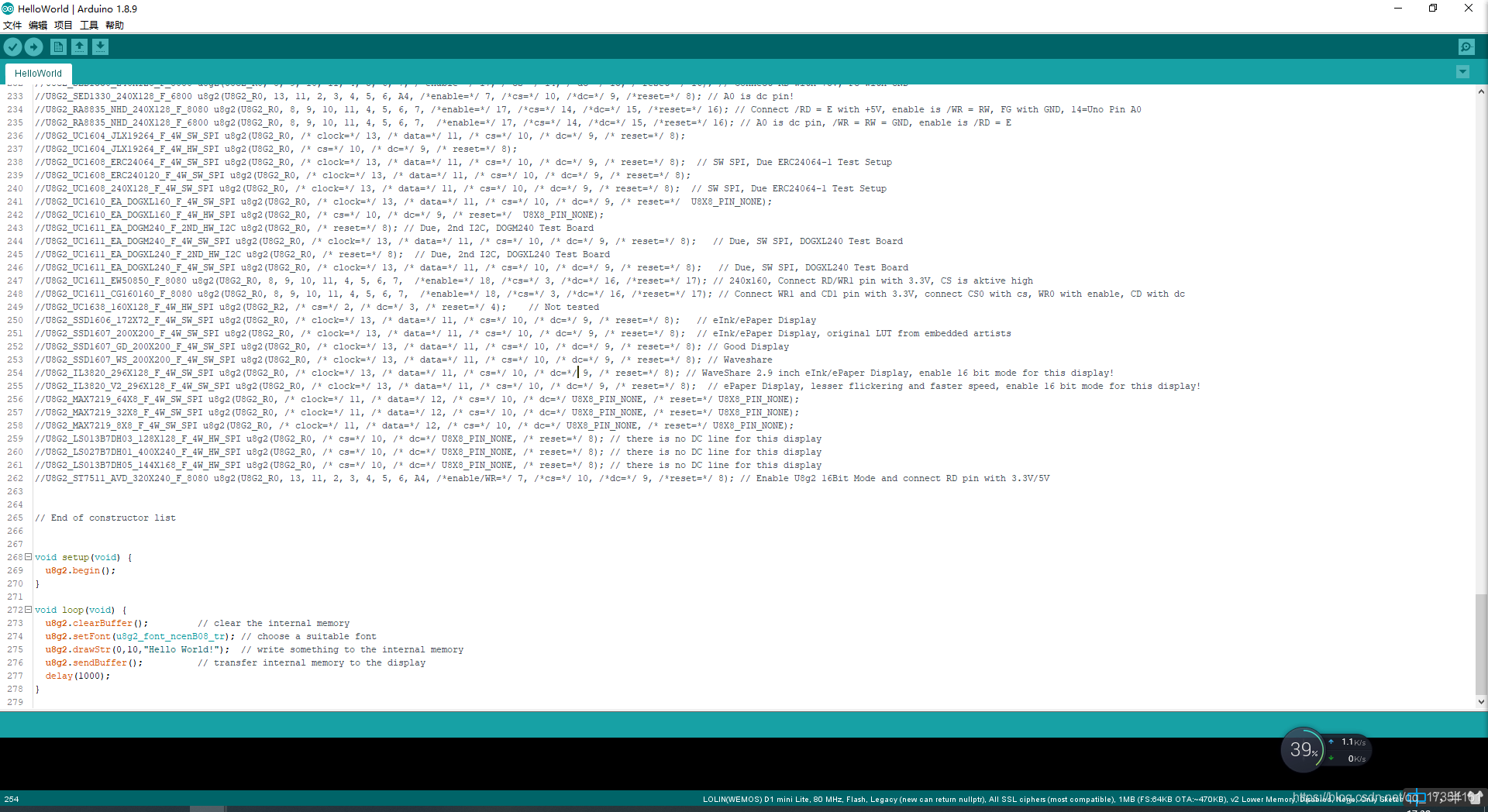

如果我们直接编译的话，将会报错，原因是我们没有u8g2这个对象，之所以示例程序没有给我们创建，是因为它无法预知我们使用的是什么oled驱动器，接线方式如何，所以需要用户自己实例化一个u8g2对象，方法只需要在上文注释掉的内容中，找到合适的代码，取消注释即可，本文使用的oled控制器为SSD1306，IIC驱动，并使用默认的IIC口，无Reset引脚，故选择取消以下这一行的注释：
在这里插入图片描述
如上图所示，打开注释以后，既可编译，编译完成即可下载（由于官方的示例是只读的，所以需要另存为一份，或者是整体复制出来）：

在运行一个示例以后，其他示例的方法是一致的，本文简介运行的示例为：Weather：

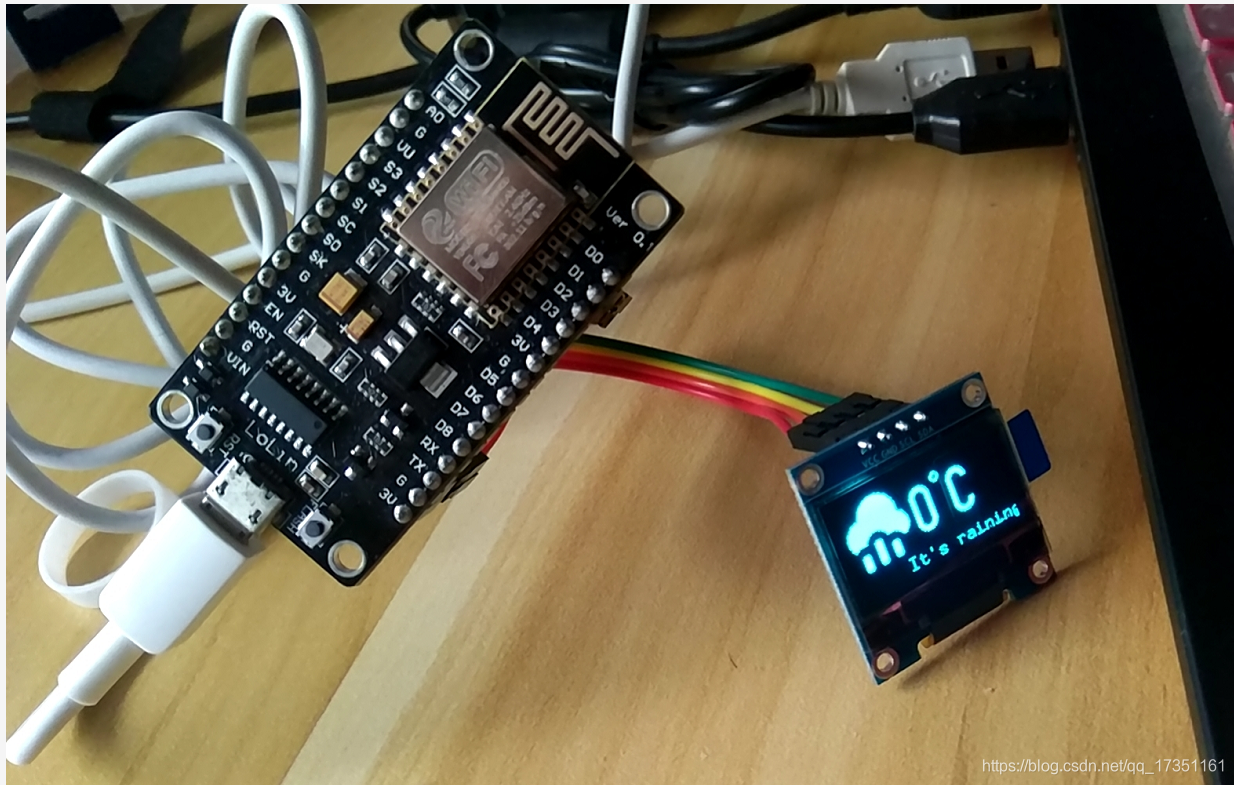

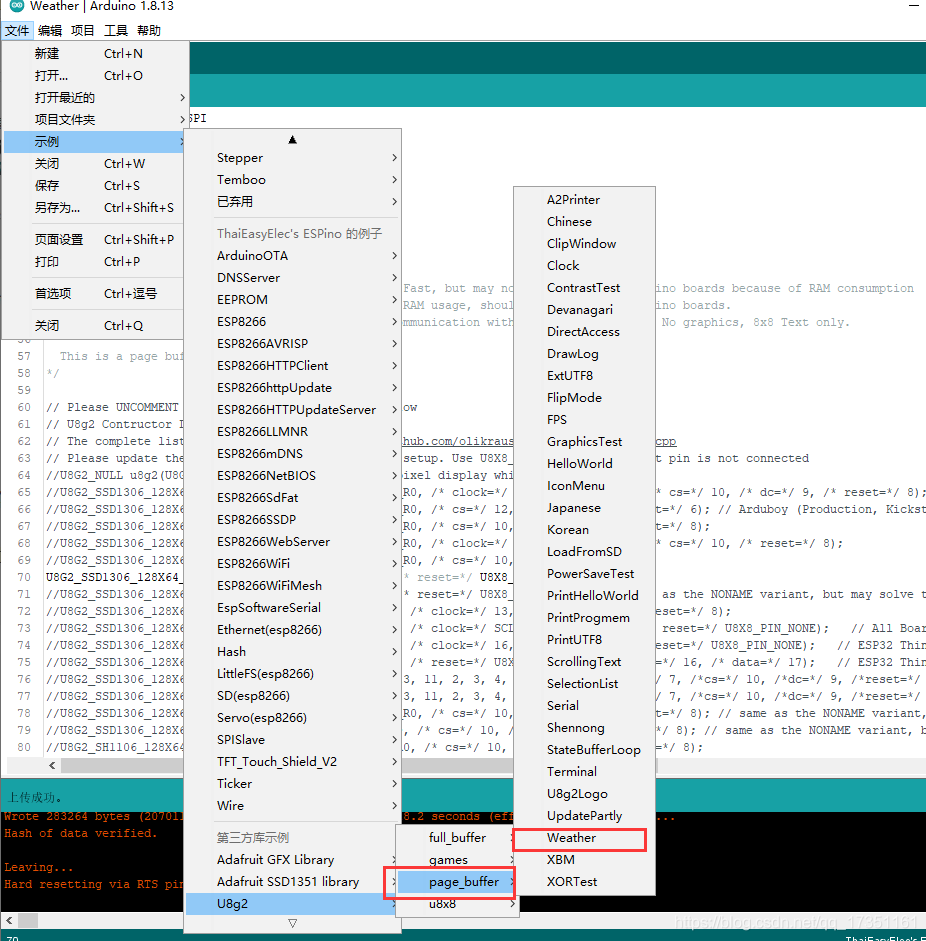

在这里插入图片描述

重要提示
注意，这里是 page_buffer 中的 Weather 而不是 full_buffer 中的Weather ，在 1.8.13 测试中，full_buffer 的例子是无法正常运行的，原因应该是显存方式不同：
/*
U8g2lib Example Overview:
Frame Buffer Examples: clearBuffer/sendBuffer. Fast, but may not work with all Arduino boards because of RAM consumption
Page Buffer Examples: firstPage/nextPage. Less RAM usage, should work with all Arduino boards.
U8x8 Text Only Example: No RAM usage, direct communication with display controller. No graphics, 8x8 Text only.
This is a page buffer example.
*/
从上文提示可获取到的信息，Frame Buffer 的例子可能不合适所有的arduino板子，因为他需要更大的内存空间来保证更快的速度。

3. 修改接线引脚

上文我们直接将SCL和SDA和MCU的D1，D2连接，若我们想要使用其他的IO口来驱动OLED，只需要在实例化对象的时候，输入对应的SCL，和SDA脚即可。

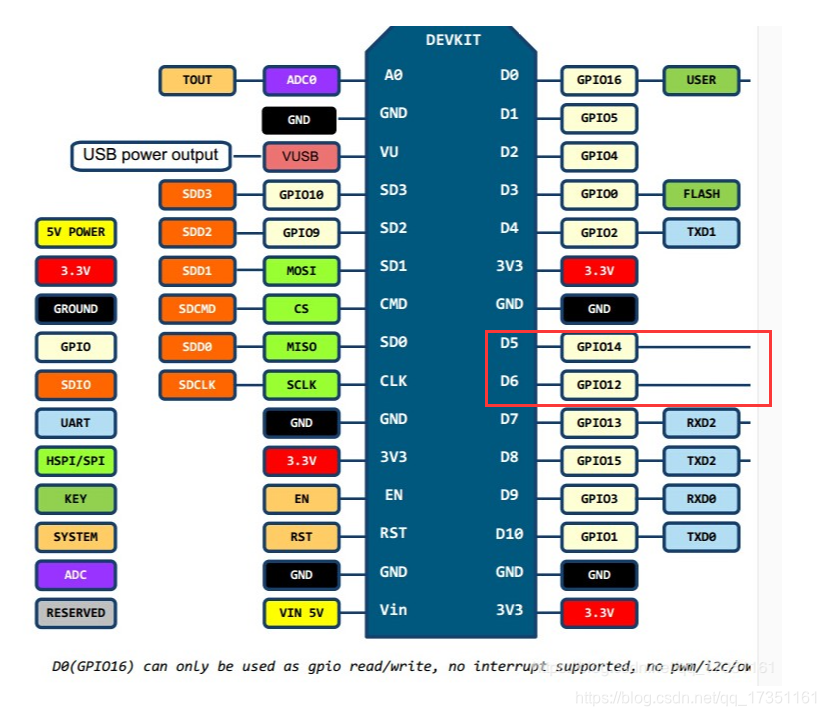

比如，我们想要SDA接开发板上的D5，SCL接开发板上的D6，这个时候我们可以通过原理图查看，D5，D6对应的GPIO口编号：
在这里插入图片描述
这样，SDA接D5，对应接的是GPIO14，SCL接的是D6，对应接的是GPIO12我们就可以编写如下程序：

#include <Arduino.h>
#include <U8g2lib.h>#ifdef U8X8_HAVE_HW_SPI
#include <SPI.h>
#endif
#ifdef U8X8_HAVE_HW_I2C
#include <Wire.h>
#endifU8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, /* clock=*/ 12, /* data=*/ 14, /* reset=*/ U8X8_PIN_NONE);   // All Boards without Reset of the Displayvoid setup(void) {u8g2.begin();
}void loop(void) {u8g2.clearBuffer();         // clear the internal memoryu8g2.setFont(u8g2_font_ncenB08_tr); // choose a suitable fontu8g2.drawStr(0,10,"Hello SSD1306!");  // write something to the internal memoryu8g2.sendBuffer();          // transfer internal memory to the displaydelay(1000);
}
